显微镜物镜核心参数解析

显微镜的成像质量与物镜参数密切相关，理解数值孔径（NA）、放大倍数、焦距、工作距离等关键指标，是选择物镜和优化成像的基础。这篇文章结合技术资料与实测数据，对关键参数的定义、计算及对成像的影响进行了系统解读。

数值孔径：分辨率与聚光能力的关键

○定义：数值孔径（NA）是一个无量纲的数。NA=n×sinθ，其中n为物镜与样品间介质的折射率（空气n=1，油浸介质n可达1.5），θ为物镜接收光线的最大半锥角。

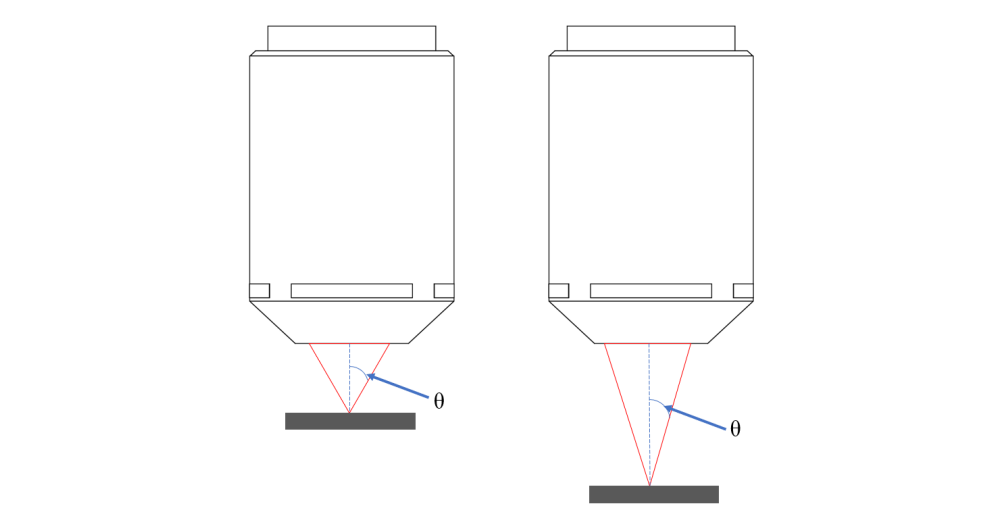

左图的NA值大于右图

○对成像的影响：

分辨率：分辨率公式为σ=0.61λ/NA（λ为光波长），NA值越大，可分辨的细节越小。例如，NA0.95的物镜分辨率比NA0.25高约4倍。

亮度与景深：NA越大，聚光能力越强，图像更亮，但景深（清晰成像的纵向范围）会减小。

○实际应用：油浸物镜（如NA1.5）常用于高分辨活细胞观察，而NA0.25的低倍物镜适合大视野明场成像。



焦距：放大倍数的几何基础

○定义：物镜的有效焦距为物镜的主平面到焦点的距离，用f表示。物镜焦距决定光线聚焦能力。



放大倍数：视野与细节的平衡

○定义：物镜放大倍数是物体实际尺寸与成像尺寸的比值。成像系统总的放大倍数需要用物镜的放大倍数乘以目镜或配套管镜（也叫套筒透镜、Tubelens）的放大倍数。
○计算公式：物镜放大率M=管镜焦距（f2）/物镜有效焦距（f1）。例如，管镜焦距200mm时，物镜焦距4mm对应50倍放大倍数。

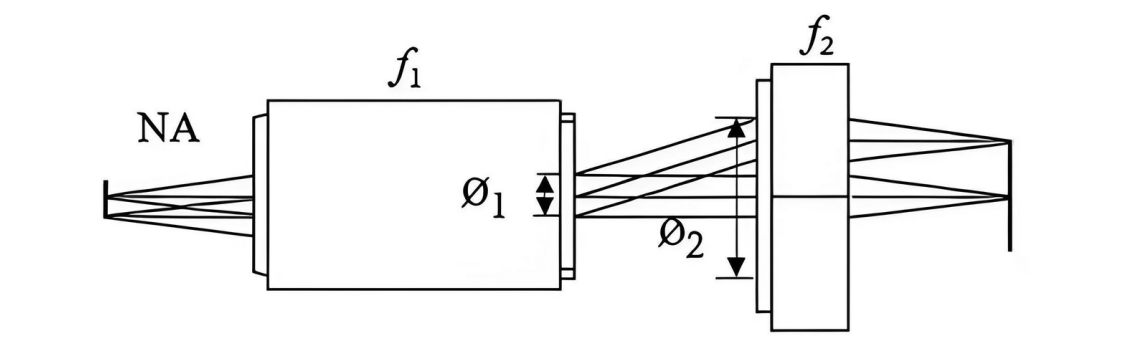

物镜和套筒透镜配合使用光路图

○兼容性问题：若更换不同焦距的管镜，实际放大倍数会改变，例如管镜焦距为180mm，物镜焦距为4mm，对应放大倍数会变为45X。
○选择建议：高倍物镜（如100X）需配合油浸技术，但可能导致工作距离过短或图像变暗。



工作距离：操作空间与成像的平衡

○定义：工作距离（WD）为物镜前端到样品表面的距离。高倍物镜WD通常较小，以麓邦商城三丰平场复消色差干物镜（436nm-656nm）这个分类为例，100X物镜WD为6mm，而5X物镜可达36.5mm。
○影响因素：放大倍数与NA值会对工作距离产生影响，放大倍数越高，NA越大，WD越短。
○应用场景：长工作距离物镜适用于工业检测或活体样本操作，避免物镜触碰样品；短工作距离的物镜一般应用在高分辨率的系统。

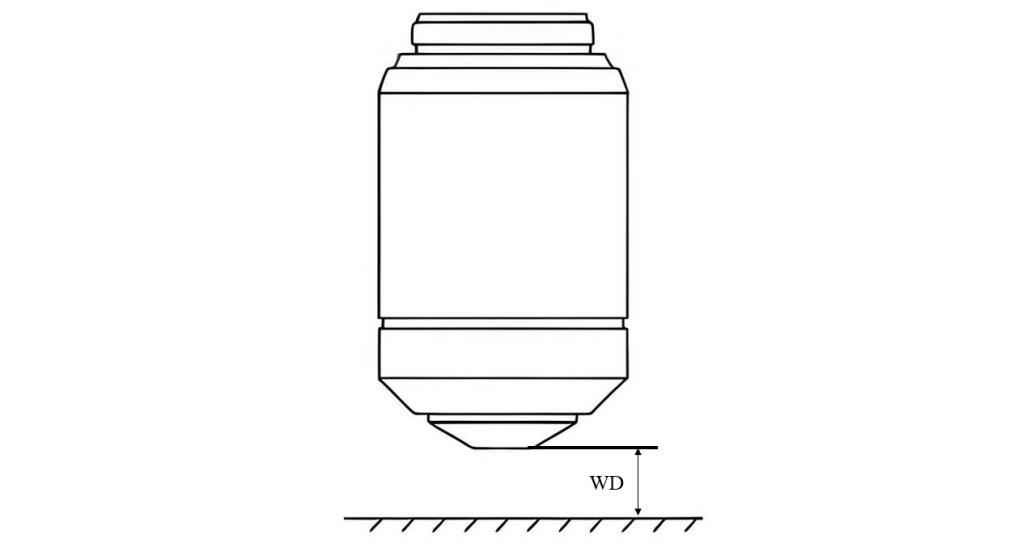

工作距离示意



齐焦距离

○定义：齐焦距离是指物镜螺纹安装端面（或物镜体定位面）到样品盖玻片顶面或样品表面的距离。其核心功能是确保在更换不同放大倍数的物镜时，样品焦点位置基本保持一致。
○标准值：一般有45mm/60mm/95mm齐焦距离，同一品牌的齐焦距离通常是相同的。

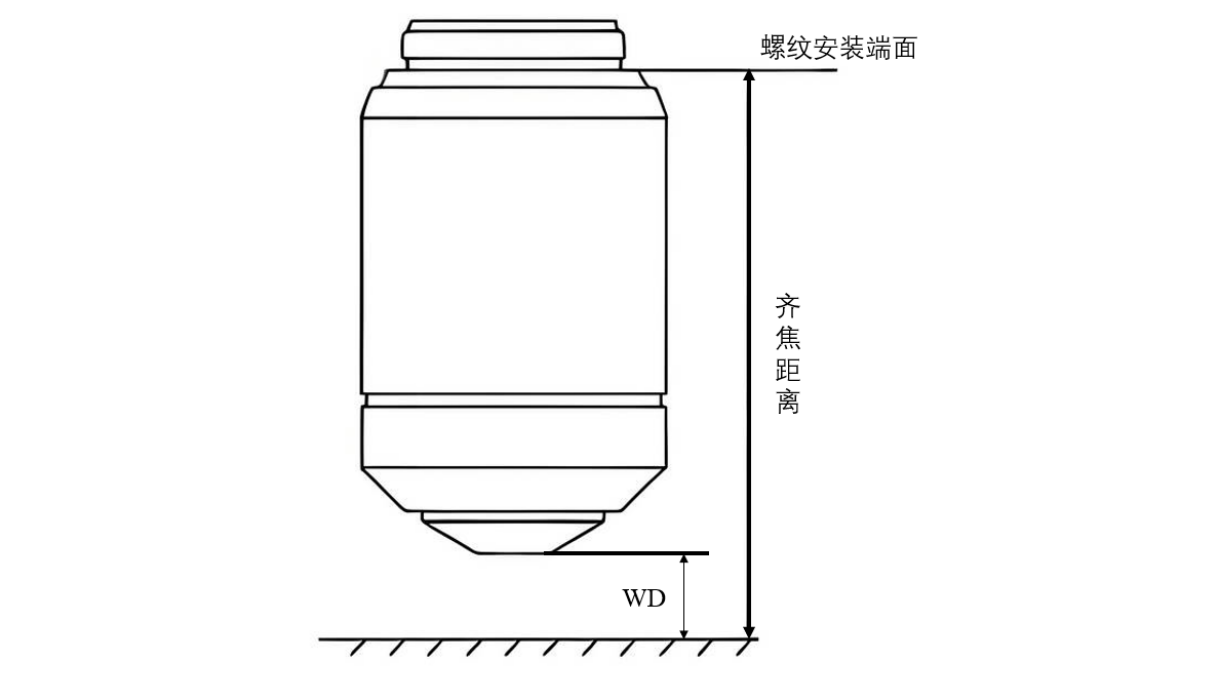

齐焦距离示意

○对实验的影响：
操作效率：齐焦设计减少调焦时间，适合需要频繁切换物镜的观察（如病理切片筛选）。
兼容性风险：不同品牌不同类型的物镜齐焦距离不同，混用会导致焦点偏移。



视场数

○定义：视场数指目镜视场光阑的直径（单位：mm），决定成像范围的物理尺寸。光学显微镜的视场数（FN）表示视野大小（FOV）。它对应于中间图像中通过目镜可以观察到的区域。虽然我们不能一次观测到很大的视野，但人眼可以扫描并整合整个视野的结构特征。

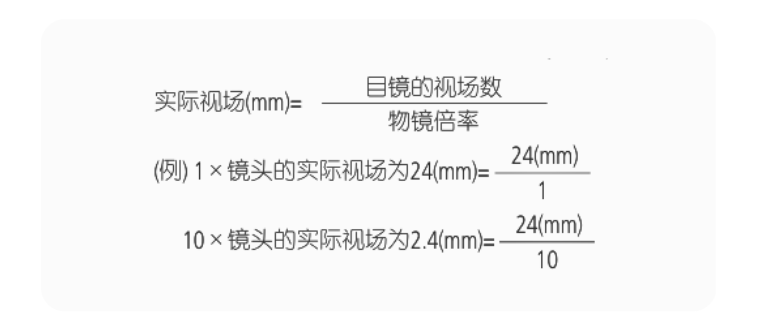

○显微镜可以观察的检测对象的范围（直径）：





○厂商差异：常见目镜视场数为18-26.5mm。



物镜螺纹标准

○主流标准与兼容性：
RMS螺纹尺寸：RMS（RoyalMicroscopicalSociety）螺纹直径20.32mm，螺距0.706mm，曾为19世纪至20世纪国际通用标准。也是目前主要的物镜螺纹规格。RMS在图纸中也会体现为RMS(0.800"-36)。
其他螺纹标准：尼康物镜有M32mm×0.75mm和M25x0.75螺纹。三丰有W26x0.706螺纹。需要注意的是，W26螺纹的物镜有时也标为M26螺纹。只要物镜符合《ISO9345:2019》或《JISB7141:2012》标准，就可以认为是W26螺纹。



物镜参数并非孤立存在，需根据实验需求综合权衡。例如，荧光成像追求高NA和透光率，而工业检测优先长工作距离。理解这些参数背后的物理意义，方能选择最适配的物镜，让微观世界清晰呈现。

参考文献：

[1]ISO19012-1Microscopes--Designationofmicroscopeobjectives--Part1:Flatnessoffield/Plan
[2]AiryGB.Onthediffractionofanobject-glasswithcircularaperture[J].TransactionsoftheCambridgePhilosophicalSociety,1835,5(3):283-291.
[3]AbbeE.Acontributiontothetheoryofthemicroscopeandthenatureofmicroscopicvision[J].ProceedingsofBristolNaturalistsSociety,1876,1(2):200-261.
