参数规格
反馈
产品说明
- 经热处理的316L不锈钢材质，热膨胀系数小
- 440C不锈钢球与蓝宝石垫片，耐磨且摩擦系数小
- 光学元件由挠性弹片+固定螺钉的侧边固定方式固定
- 安装直径50.8 mm的光学元件
LBTEK 2英寸侧边固定不锈钢调整架用于安装直径50.8 mm的光学元件，可左、右手系安装，相比标准光学调整架具有长期对准稳定性优势。光学元件通过挠性弹片+固定螺钉固定，该固定方式可以产生较大的夹持力和较高的光束指向稳定性，同时方便光学元件的快速拆装。M6×0.25的精密调节器可以为调整架提供±4°角度调节范围，调节方式有竖直调节和水平调节可选，水平调节有2轴、3轴带或者不带旋钮或有无侧孔调节的调节器可选，每个调节器都带有锁定机构以保证角度调节后调整架的长期稳定性。
产品属性
表面处理喷砂
光学元件固定方式挠性弹片+固定螺钉侧边固定
调节器规格M6×0.25
俯仰/偏摆角度±4°

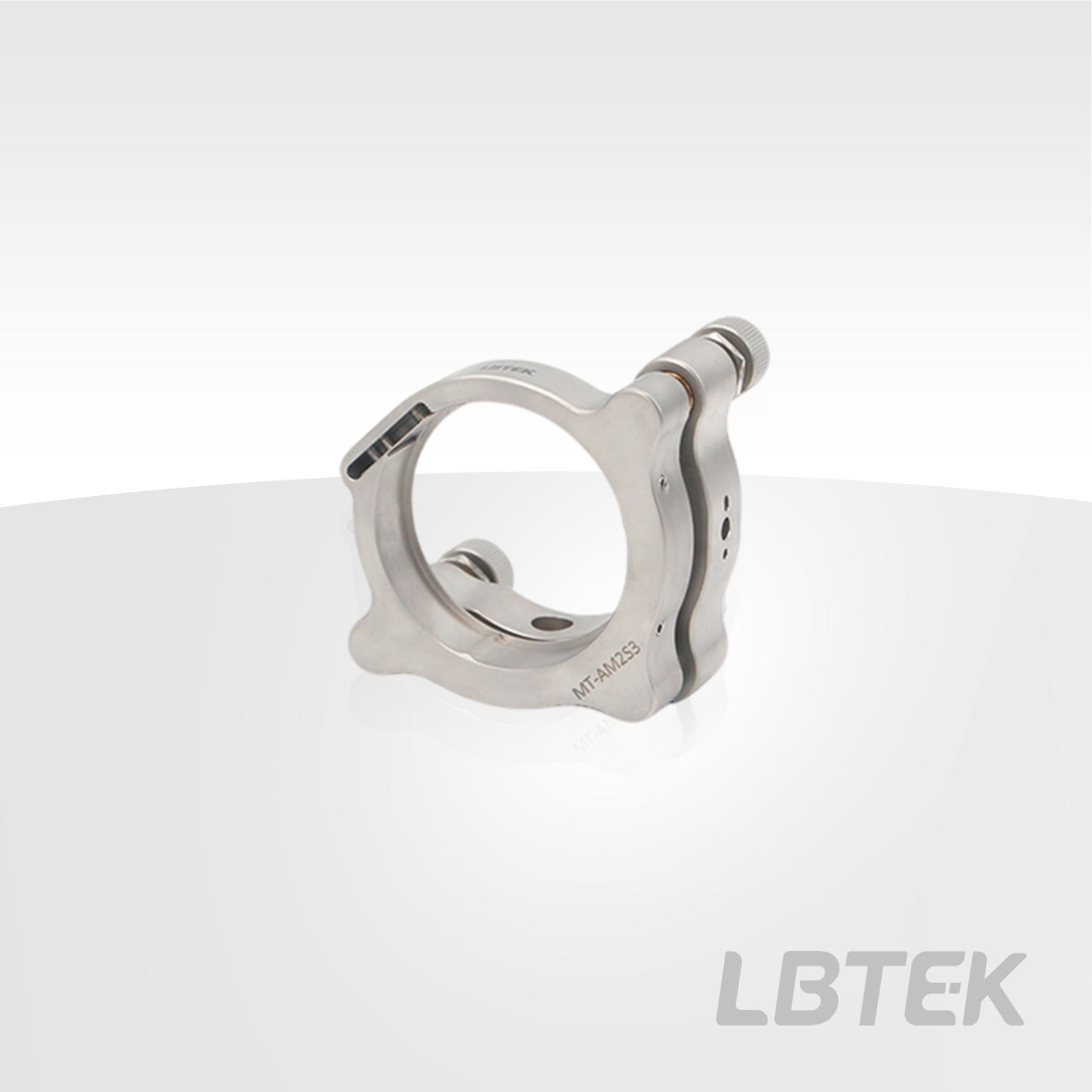

2英寸不锈钢镜架，2个调节器，侧边固定
- 用于安装直径50.8 mm的光学元件
- 2个精密调节器，带旋钮和不带旋钮可选
- 可调节角度±4°
- 调节精度：0.27°/转
LBTEK 2英寸不锈钢镜架，用于安装直径50.8 mm的光学元件，光学元件通过挠性弹片和固定螺丝固定，2个M6×0.25精密调节器可以为调整架提供±4°的角度调节范围，有带旋钮和不带旋钮版本可选，其中带旋钮可通过手拧或六角扳手调节，无旋钮则必须使用六角扳手，光学调整架侧面有M4沉头安装孔。购买时附送2个M4内六角薄头螺丝以及2.0、2.5 mm六角扳手各一个。
不锈钢镜架可搭配不锈钢接杆和无空隙压块使用
产品型号 | 适用光学元件直径 | 光轴中心高度 | 调节器规格/数量 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
 | MT-AM2S1 | Ø50.8 mm | 35.6 mm | 无旋钮M6×0.25精密调节器/2个 | ¥2,030.00 | 当天 | 加入购物车 | ||
| MT-AM2S3 | Ø50.8 mm | 35.6 mm | 带滚花旋钮M6×0.25精密调节器/2个 | ¥1,873.00 | 当天 | 加入购物车 |

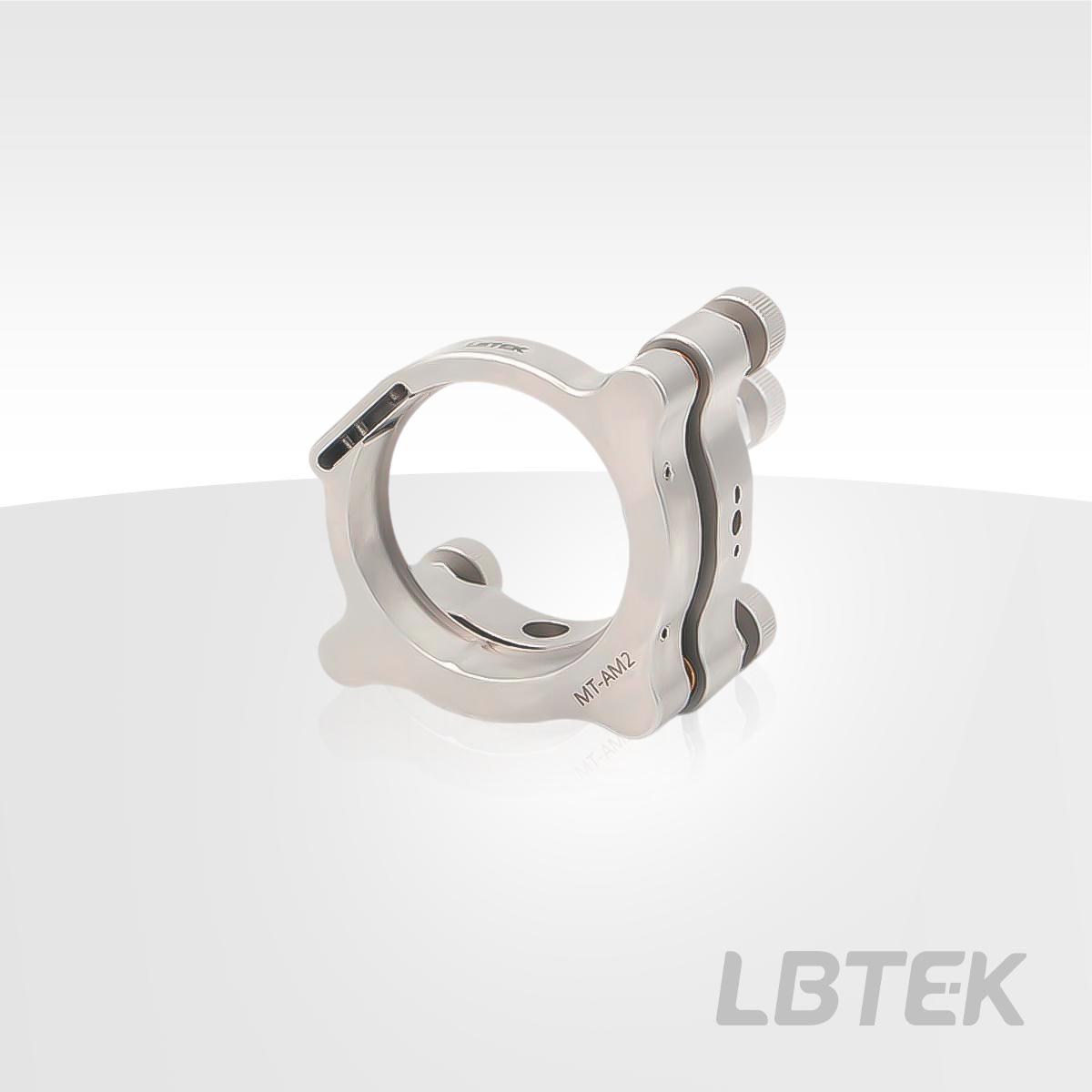

2英寸不锈钢镜架，3个调节器，侧边固定
- 用于安装直径50.8 mm的光学元件
- 3个精密调节器，带旋钮和不带旋钮可选
- 可调节角度±4°
- 调节精度：0.27°/转
LBTEK 2英寸不锈钢镜架，适用Ø50.8 mm的光学元件。光学元件固定方式为挠性弹片和紧定螺钉固定，光学元件最小厚度为4 mm；3个M6×0.25精密调节器可以为调整架提供±4°的角度调节范围，有带旋钮和不带旋钮版本可选，其中带旋钮可通过手拧或六角扳手调节，无旋钮则必须使用六角扳手，光学调整架侧面有M4沉头安装孔。购买时附送2个M4内六角螺钉以及2.0、2.5 mm六角扳手各一个。
不锈钢镜架可搭配不锈钢接杆和无空隙压块使用
产品型号 | 适用光学元件直径 | 光轴中心高度 | 调节器规格/数量 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| MT-AM2S4 | Ø50.8 mm | 35.6 mm | 无旋钮M6×0.25精密调节器/3个 | ¥1,886.00 | 当天 | 加入购物车 | ||
| MT-AM2 | Ø50.8 mm | 35.6 mm | 带滚花旋钮M6×0.25精密调节器/3个 | ¥1,961.00 | 当天 | 加入购物车 |
2英寸不锈钢镜架，调节器带侧孔，可上锁紧螺母
- 用于安装直径25.4 mm的光学元件
- 3个带侧孔精密调节器，多种调节方式
- 可调节角度±4°
- 调节精度：0.27°/转
- 可加锁紧螺母，增加锁紧功能
- 挠性弹片和固定螺丝固定光学元件
LBTEK 2英寸不锈钢镜架，用于安装直径50.8 mm的光学元件，挠性弹片和固定螺丝固定光学元件，光学元件最小厚度为6 mm。M6×0.25带侧孔精密调节器用于调节光学元件俯仰/偏摆，有多种调节方式可选，如右图图一：调节器末端用2.0 mm六角扳手直接调节；图二：用MT-SHR1侧孔调节扳手调节；图三：可安装MT-HWS1可拆卸旋钮调节；图四：可用HWS-2六角旋钮精细调节。此外，用户可根据使用要求选择添加调节器锁紧螺母MT-LN1来增加锁紧功能。光学调整架侧面有M4沉头安装孔，购买时附送2个M4内六角薄头螺丝和2.0、2.5 mm六角扳手各一个，另外MT-AM2S6附送2个锁紧螺母、MT-AM2S2附送3个锁紧螺母。
不锈钢镜架可搭配不锈钢接杆和无空隙压块使用
产品型号 | 适用光学元件直径 | 光轴中心高度 | 调节器规格/数量 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| MT-AM2S2 | Ø50.8 mm | 35.6 mm | 带侧孔M6×0.25精密调节器/3个 | ¥1,995.00 | 当天 | 加入购物车 | ||
| MT-AM2S6 | Ø50.8 mm | 35.6 mm | 带侧孔M6×0.25精密调节器/2个 | ¥1,879.00 | 7周 | 加入购物车 |
2英寸不锈钢镜架，2个竖直驱动调节器
- 用于安装直径50.8 mm的光学元件
- 2个精密调节器，带锁环无旋钮
- 可调节角度±4°
- 调节精度：0.27°/转
- 挠性弹片和固定螺丝固定光学元件
LBTEK 2英寸不锈钢镜架，2个带锁环、竖直驱动调节器，安装直径50.8 mm的光学元件，设计用于镜架后方没有空间来使用水平调节器的情况。其中光学元件为挠性弹片和固定螺丝方式固定，2个带锁环无旋钮的M6×0.25精密调节器可以为调整架提供±4°的角度调节范围，无旋钮调节器使用六角扳手调节，另光学调整架侧面有M4沉头安装孔。购买时附送2个M4内六角薄头螺丝以及2.0、2.5 mm六角扳手各一个。
不锈钢镜架可搭配不锈钢接杆和无空隙压块使用
产品型号 | 适用光学元件直径 | 光轴中心高度 | 调节器规格/数量 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| MT-AM2S5 | Ø50.8 mm | 35.6 mm | 带锁环无旋钮M6×0.25精密调节器/2个 | ¥3,838.00 | 当天 | 加入购物车 |
垂直调节镜架锁环扳手
- 双扳手头结合设计
- 中心通孔，2 mm内六角起子可通过扳手
- 锁环与螺纹副同时调节
LBTEK 提供的MT-OWR1锁环扳手，专用于MT-AM1S5不锈钢镜架的锁环调节。其采用双扳手头设计，使得锁环调节与螺纹副本身在同一条线。扳手头中心位置Ø3 mm通孔，可使2 mm内六角起子通过扳手，从而在调节锁环时可同步调节螺纹副。
锁环扳手调节MT-AM1S5不锈钢镜架锁环
产品型号 | 适用产品 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MT-OWR1 | MT-AM1S5/MT-AM2S5 | ¥373.00 | 当天 | 加入购物车 | ||
| MT-OWR05 | MT-AM05S5 | ¥333.00 | 当天 | 加入购物车 |
