产品说明
- 镜架配备2个压电驱动调节器，具备压电精密调节能力
- 典型角分辨率：1.5urad±20%（0.5英寸镜架）、0.5μrad±20%（1英寸镜架）、0.3μrad±20%（2英寸镜架）
- 压电驱动带旋钮可手动调节，端面带2mm六角孔扳手位
- 带压电驱动的光学调整架，角度调节范围±3°、±4°
- 可安装Ø0.5英寸、Ø1英寸或Ø2英寸镜片
这些光学调整架具有压电驱动调节设计，利用惯性和摩擦力驱动调节螺丝。这些压电驱动调节器具备断电自锁功能，因此非常适合需要长期稳定性的应用。这些调整架的角度调节范围较宽（±4°、±3°可选），典型步长为10-30 nm。通过配套的压电运动控制器及软件，可在约10 nm基准值的±20%范围内灵活调节单步步长。压电驱动器自带旋钮可以手动调节。1英寸镜架和2英寸镜架带2个压电螺钉PTP09及1个控制器的压电螺钉促动器套装（我司有单独售卖），0.5英寸镜架带2个紧凑型压电螺钉，可选是否带控制器。
演示视频
产品属性
表面处理黑色阳极氧化
可调俯仰/偏摆角度范围±3°或±4°

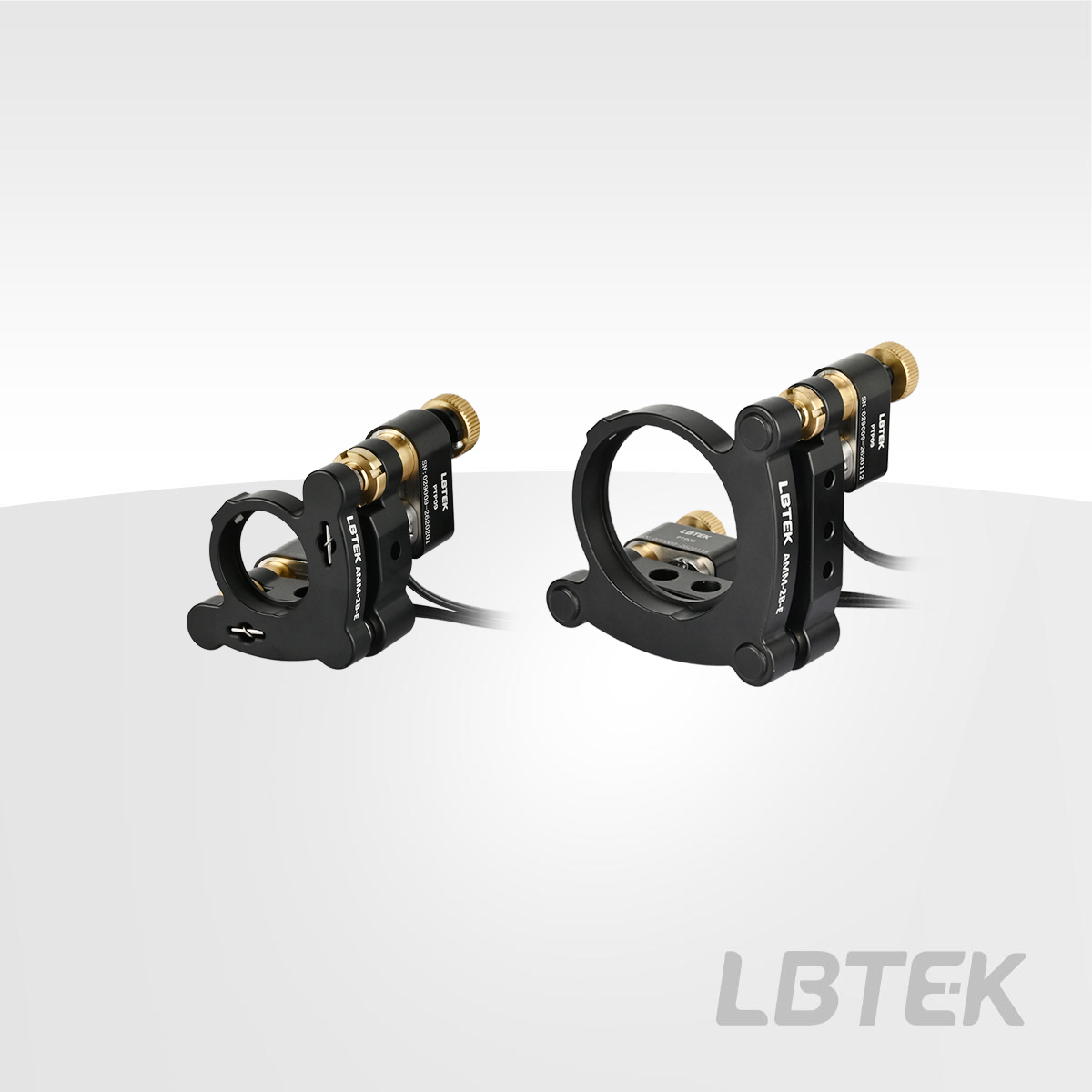

压电二轴光学调整架，紧定螺钉固定型
- 压电精密驱动器设计，压电调节角度范围大，调节分辨率高
- 典型角分辨率：1.5urad±20%（0.5英寸镜架）、0.5urad±20%（1英寸镜架）、0.3urad±20%（2英寸镜架）
- 驱动器自带线缆，通过我司配套控制器及软件控制
- 断电时驱动器保持原位
- 兼容Ø0.5英寸（12.7 mm）、Ø1英寸（25.4 mm）或Ø2英寸（50.8 mm）反射镜
- M4胶头紧定螺钉固定，用于安装光学元件
- M4沉头孔，用于安装到接杆及其它带M4螺纹孔的光机械件上
AMM-1B-E 和AMM-2B-E 光学调整架具有2个带滚花旋钮，压电精密驱动器设计，压电角度范围大，调节分辨率高。调整架角度范围±3°、±4°可选，通过压电和手动调节实现。典型步长为10-30 nm。通过配套的压电运动控制器及软件，可在约10 nm基准值的±20%范围内灵活调节单步步长。
压电精密驱动器在未供电时会自主锁定，因此非常适用于需要亚微米级分辨率和长期对准稳定性的运行和锁定应用。只要压电驱动装置没有主动平移螺丝，可随时进行手动调节。
AMM-1B-E和AMM-2B-E压电镜架附带控制器，2个压电螺钉PTP09及1个控制器的压电螺钉促动器套装（我司有单独售卖）。AMM-05B-EK压电镜架附带控制器，2个紧凑压电螺钉及1个控制器，AMM-05B-E不带控制器。

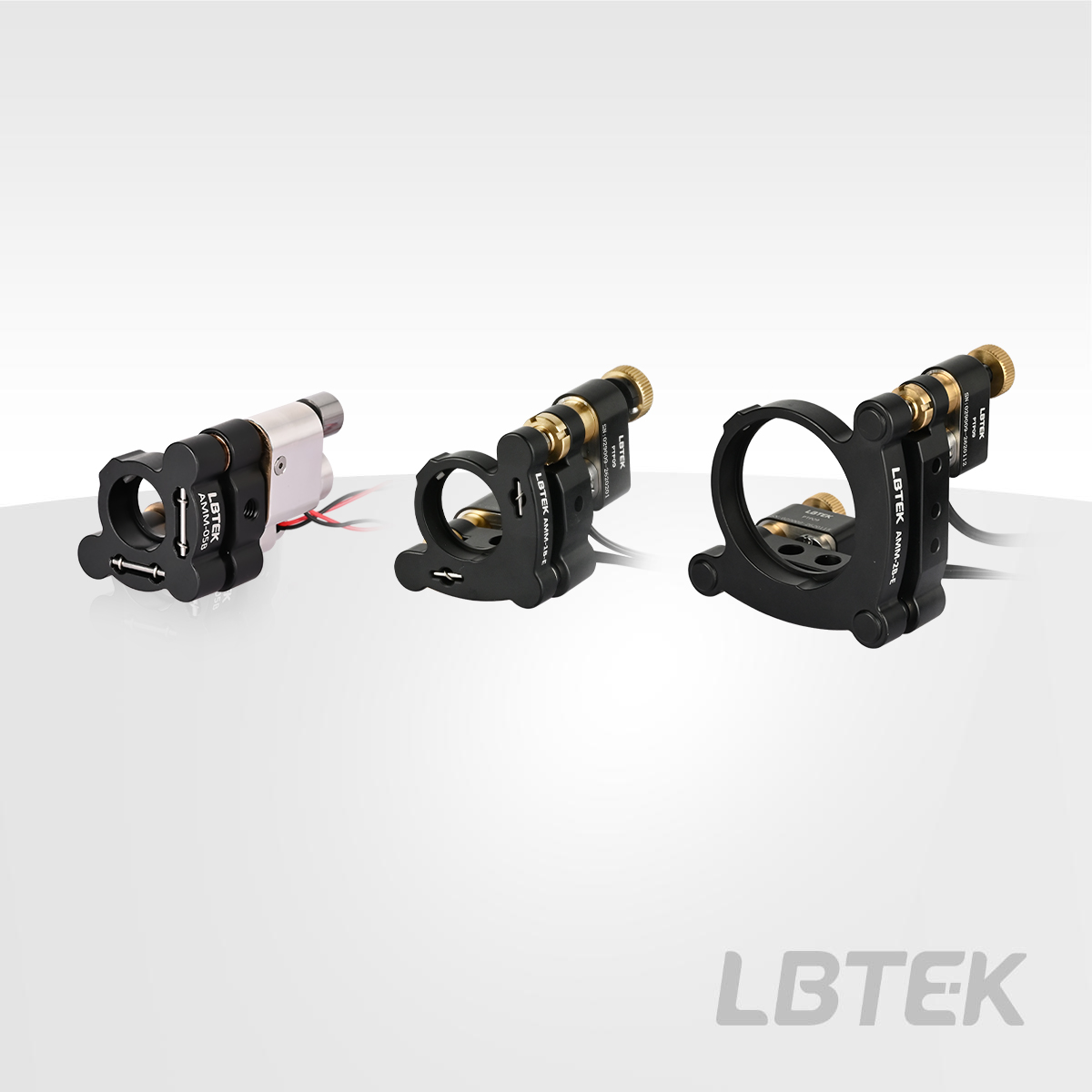

AMM-05B-E和AMM-05B-EK用于Ø0.5英寸光学元件，AMM-1B-E用于Ø1英寸光学元件，AMM-2B-E用于Ø2英寸光学元件。每个调整架都有一个带2 mm六角的M4胶头螺钉，用于固定厚度至少为3 mm的光学元件。调整架侧面的M4沉头孔便于以右手或左手方向安装接杆及其它带M4螺纹孔的光机械件上。

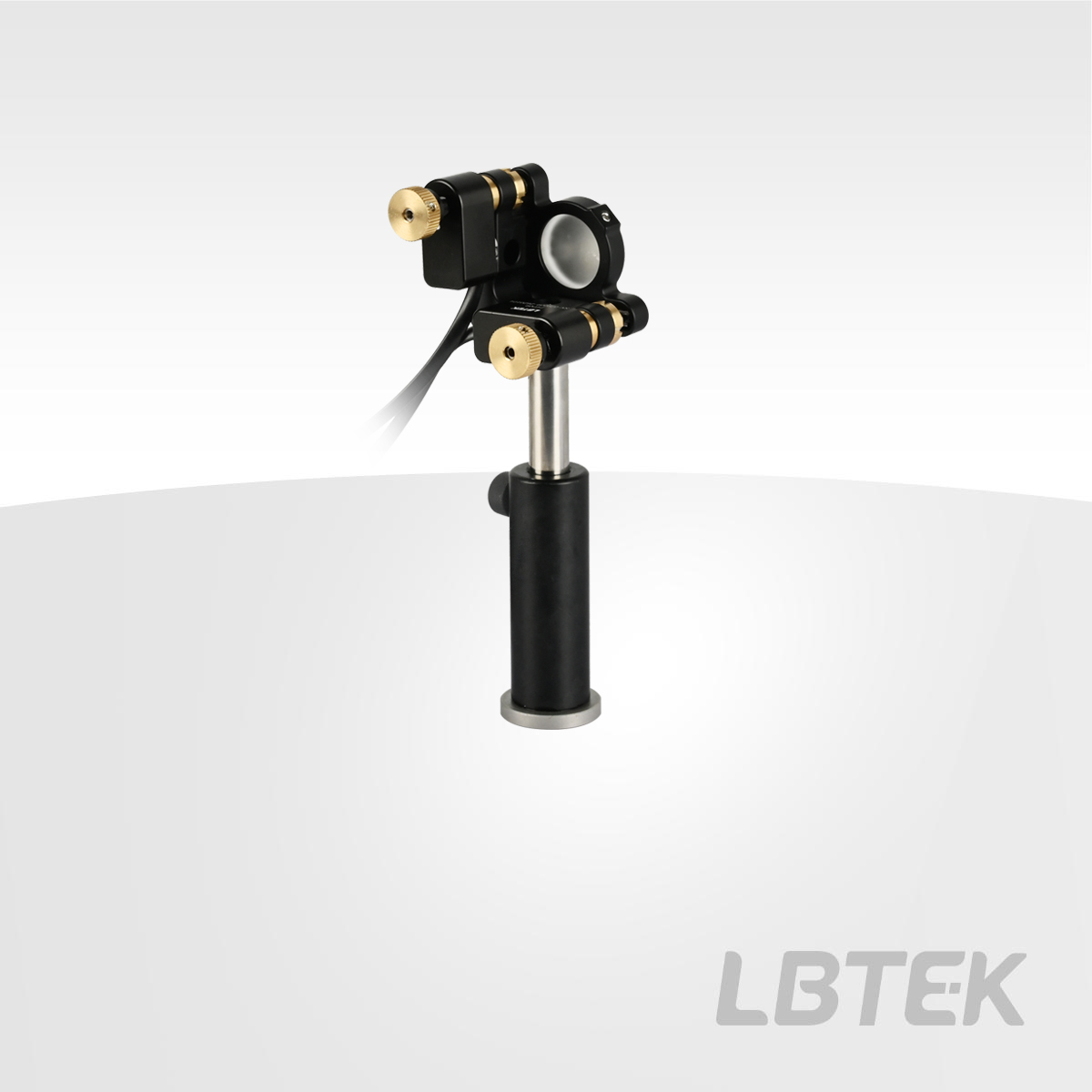

应用示例
产品型号 | 可调俯仰/偏摆角度范围 | 适用光学元件直径 | 是否带控制器 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
 | AMM-2B-E 新品 | ±3 ° | Ø50.8mm | 是 | ¥13,700.00 | 当天 | 加入购物车 | |
| AMM-05B-E 新品 | ±3 ° | Ø12.7mm | 否 | ¥10,636.00 | 当天 | 加入购物车 | |
| AMM-05B-EK 新品 | ±3 ° | Ø12.7mm | 是 | ¥17,968.00 | 6周 | 加入购物车 | |
| AMM-1B-E 新品 | ±4 ° | Ø25.4mm | 是 | ¥13,605.00 | 当天 | 加入购物车 |
